- 非接觸高壓探測
9500KB感應式高壓探測器
型 號：9500KB
9500KB是一款專為中國市場系統電壓而設計的高壓驗電器
230V-500kV范圍高壓驗電器，具有10個電壓量程
警告您附件存在高壓電，提醒您保持安全距離
不需要與帶電導體間的物理接觸，接近電壓源頭就可以工作。
本產品也可應用于工程車輛或移動載具，提前警告，以防被高壓電纜碰觸到。
檢查接地線是否漏電，找出電纜中的故障點
檢查電壓設備的電磁輻射
詳細介紹
感應式高壓探測器 | 非接觸式高壓驗電器
產品型號：9500KB
230V--500kV范圍高壓驗電器具有10個電壓量程：
230V，3kV，6kV，10kV，35kV，66kV，110kV，220kV，330kV，500 kV。
9500KB是一款智慧型感應式高壓驗電器，由微處理器控制。其設計獨特，目前市場上尚無其他同類產品可比。
- 警告您附近存在高壓電，提醒您保持安全距離
- 是一種便攜式使用電池供電的感應式高電壓探測器，探測由交流電信號附近產生的電磁場。
- 不需要與帶電導體間的物理接觸，接近電壓源頭就可以工作。
- 一旦探測到電壓，即有高亮度LED指示燈亮起及高分貝蜂鳴器響起。
為何要使用9500KB？
9500KB無需接觸導體，即可探測鄰近區域的高電壓交流電。這是一個安全便攜的方法，在操作前可以知道電纜或相關設備上是否處于工作狀態，此儀器不能取代接觸式驗電器。
9500KB的使用范圍：
在必須保護操作人員或必須讓他們知道有高電壓存在時使用9500KB。在疑似有高電壓存在的電纜、導體或設備附近進行操作前使用該儀器。
本產品也可應用于工程車輛或移動載具，提前警告，以防被高壓電纜碰觸到。
請注意本儀器是無法探測屏蔽電纜中的高電壓的。
如何使用9500KB？

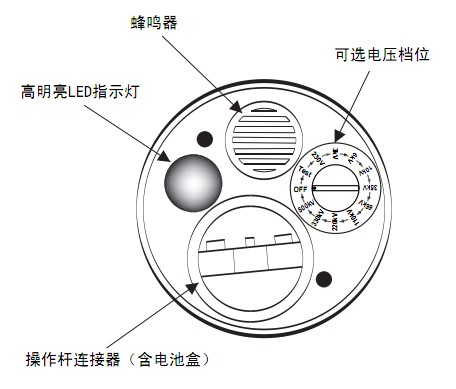

首先將9500KB的功能鍵扭轉到“測試”位，這將測試儀器內部整個電路，從傳感器到蜂鳴器到指示燈(具體細節請參考使用手冊)。
做完檢測后，將旋轉開關轉到230V交流檔，然后用布擦拭清潔9500KB的圓蓋，這將觸發傳感器和聲音系統。
現在，您可以選擇您想探測的電壓。用合適的步驟和設備將9500KB靠近帶測試導體進行檢測。
請注意在檢測交流高壓時，為安全起見9500KB必須連接在絕緣棒上使用?。?！
產品特點：
◇10個電壓檔位：交流電230V，3 kV，6 kV，10 kV，35 kV，66 kV，110 kV，220 kV，330 kV以及500 kV。
◇高亮度LED指示燈。
◇高分貝聲音報警。
◇簡便的校驗自檢方法。
◇使用普通3節2號1.5V電池。
◇感應式操作，無需接觸。
◇與大多數連接棒兼容
◇外殼由高強度尼龍復合材料制成，防火、體積輕，牢固，結構緊湊。
◇適合室內和室外使用。
◇簡便的電池安裝。
◇使用簡單高效。
◇重量只有約560g（不含便攜箱）
◇符合安全標準：EN61326-1/ EN55011/ EN61000-4-2/ EN61000-4-3
典型的應用如下：
甄別和檢查通電電纜；
檢查接地線是否漏電；
追蹤通電電線；
檢查電壓設備的電磁輻射，例如變壓器周圍的電磁輻射；
找出軟性電纜中的故障；
例如通過向電纜一端施加一個低電壓，電纜的另一端接地，使其形成回路。沿著電纜移動測試儀，直到發現情況出現變化，即可能發現故障點。（例如應用于礦業和建筑工業中的電纜檢查）。
|
探測頻率范圍
|
40到70Hz
|
|
電壓檔位
|
230V，3kV，6kV，10kV，35kV，66kV，110kV，220kV，330kV，500 kV
|
|
指示器
|
探測到電壓后高亮度紅色LED燈和蜂鳴器
|
|
低電池電量提示
|
間歇鳴叫
|

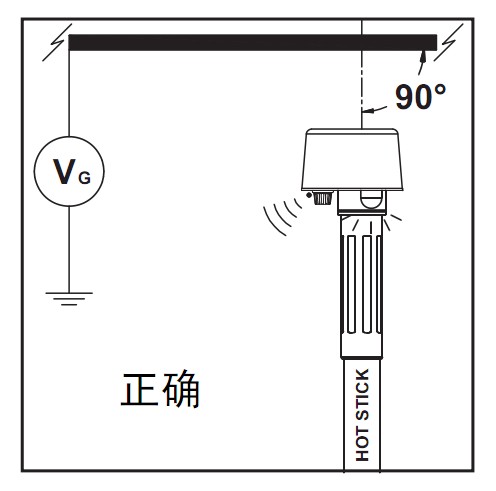

檢測數據參考：
|
檔位
|
測試角度
|
距離電壓源
|
起始感應電壓AC
|
允許誤差
|
|
230V
|
90°
|
10 cm
|
135V
|
±20％
|
|
3kV
|
90°
|
10 cm
|
1.0kV
|
±20％
|
|
6kV
|
90°
|
10 cm
|
2.3kV
|
±20％
|
|
10kV
|
90°
|
10 cm
|
3.1kV
|
±20％
|
|
35kV
|
90°
|
10 cm
|
11.4kV
|
±20％
|
|
66kV
|
90°
|
10 cm
|
22kV
|
±20％
|
|
110kV
|
90°
|
10 cm
|
31.5kV
|
±20％
|
|
220kV
|
90°
|
10 cm
|
46kV
|
±20％
|
|
330kV
|
90°
|
5 cm
|
21.6kV
|
±20％
|
|
500kV
|
90°
|
5 cm
|
32kV
|
±20％
|
應用規律如下：
前提條件：測量某個電壓，該電壓值必須達到所選檔位的激活電壓
選擇同一檔位，被測電壓越高，距離越遠
測量同一電壓，選擇的電壓檔位越高，被測距離越近。
測量同一電壓，選擇的電壓檔位越低，被測距離越遠。
測量同一電壓，選擇的電壓檔位越低，被測距離越遠。
例如，你測量500kV的高壓，如果你放在230V檔位，那么很遠就會發出報警聲和指示燈。而你如果放在500kV檔位，則需要接近高壓源才會報警。

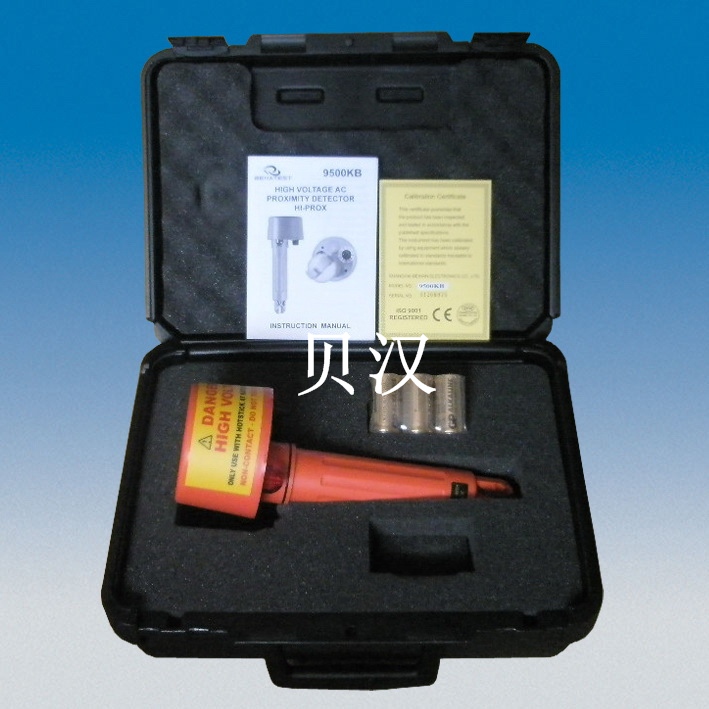

標準配置：
1個9500KB高壓探測器
3節2號電池
1個便攜盒
1套中英文使用手冊
1份產品出廠合格證
選購絕緣棒：
HS-120高壓絕緣棒
HS-175伸縮式高壓操作桿
選購絕緣棒：
HS-120高壓絕緣棒
HS-175伸縮式高壓操作桿
