Burster 2316微歐計
型 號：Burster 2316
德國Burster 2316精密電阻測量儀
直流電阻測試儀，五位數字顯示
應用極廣，可測量電線電纜電阻、馬達和電動機線圈電阻、開關接觸電阻、觸點電阻測量
測量范圍從1µΩ至200.00kΩ
具有溫度補償功能
具有上下限值警告設置功能
詳細介紹
|
下載中文說明PDF
|
產品視頻演示
|
同類產品選型
|
Resistance Measuring Instrument
A Comprehensive Digital Ohmmeter With Temperature Compensation

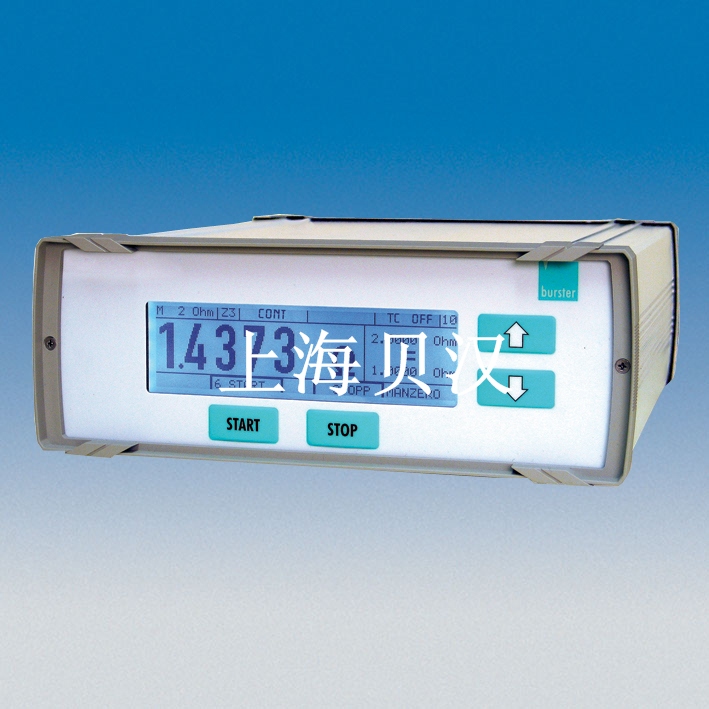

德國Burster 2316
德國Burster 2316
精密電阻測量儀/接觸電阻測量儀|直流電阻測量儀
產品型號：2316-V0000
一款具有符合國際標準的、多功能的、帶有溫度補償特性的數字歐姆表，直流電阻測試儀
適合用于軍工、航天、電纜廠家、實驗室等精密微小電阻的測量，開關觸點電阻測量
具有8個量程可選自動或手動，測量范圍極寬。
典型應用：
典型應用：
該儀器應用廣泛，例如測量：
● 變壓器/發動機線圈
● 任何類型線圈
● 電線電纜或者儀表之類的附件
● 開關和繼電器觸點
● 發熱元件
● 連接器和電源線接頭
● 其它更多
產品介紹：
◆Burster 2316是一臺寬量程的電阻測量儀/精密電阻儀，測量范圍從1微歐到200千歐
◆Burster 2316集成了各種國際測試標準。其特點包括手動及自動量程選擇、銅溫度補償（銅參考溫度為20℃）。
◆具有根據國際標準測量開關觸點電阻的電壓限制特點，測量電壓被限制為20mV。
◆一個RS232串行接口提供了通訊能力，可非常容易的連接到一個自動化測量控制系統上。
◆高/低位限制及外置連接均在后面板接口上。
◆對于需要測量的電感電路，例如發動機線圈，一個專用保護電路將被開啟，從而避免由于感應高壓而可能發生的任何問題。
關鍵特征：
◇Burster 2316是一款高精密電阻測試儀（毫歐、微歐計），5位液晶數字顯示，最大顯示20000數
◇采用四線法（Kelvin開爾文原理）測量低電阻，避免了導線電阻產生的測量誤差。
◇8個量程從20.000mΩ-200.00kΩ
◇測量范圍從1µΩ至200.00kΩ，最小分辨率達1µΩ
◇手動自動量程選擇
◇銅材溫度補償功能，應用在電線電纜的電阻測量
◇熱電動勢E.M.F.補償功能
◇小功率電路測量，斷路電壓限制在18mV，應用于開關觸點電阻測量
◇測試導線斷路警告功能
◇RS232界面
◇高、低限值設置功能
技術參數：
|
量程
|
分辨率
|
測試電流
|
精度
|
溫度系數/℃
|
|
20.000mΩ
|
1µΩ
|
1A
|
±0.05%
|
＜50ppm
|
|
200.00mΩ
|
10µΩ
|
100mA
|
±0.05%
|
＜50ppm
|
|
2000.0mΩ
|
100µΩ
|
10mA
|
±0.05%
|
＜50ppm
|
|
20.000Ω
|
1mΩ
|
10mA
|
±0.05%
|
＜50ppm
|
|
200.00Ω
|
10mΩ
|
1mA
|
±0.05%
|
＜50ppm
|
|
2.0000kΩ
|
100mΩ
|
1mA
|
±0.05%
|
＜50ppm
|
|
20.000kΩ
|
1Ω
|
100µA
|
±0.05%
|
＜50ppm
|
|
200.00kΩ
|
10Ω
|
10µA
|
±0.05%
|
＜50ppm
|
其它參數：
|
顯示
|
15mm超大液晶圖表顯示屏，20000數，帶有自動小數點和極性指示。
|
|
測量方式
|
4終端Kelvin /Thomson原理測量，自動消除由于導線電阻發生的誤差。
|
|
量程
|
8次按鈕手動及自動量程
|
|
測試終端
|
4mm接線柱可使用扁形軟線接頭和4mm香蕉插頭。
|
|
自動歸零
|
允許儀器內部以及外部電路自動歸零，消除因熱電動勢E.M.F.引起的誤差。
|
|
溫度補償
|
自動溫度補償：7個不同溫度系數可選，并且附加了8個TC可調。
|
|
繼電器輸出
|
預先設定上限和下限值，正?；蜻^限。連接負載為最大30W（最大48V/1 A）
|
|
小功率電路測量
|
遵循DIN41640 part4和IEC-132-1
斷路電壓限制在18mV
|
|
接口
|
RS232
|
|
工作溫度
|
0℃到+50℃，相對濕度90%最大 非凝固
|
|
儲存溫度
|
-20℃到+70℃
|
|
電源
|
85-264V/AC，50-60Hz
|
|
安全標準
|
IEC61010-1/EN 61010-1
|
|
尺寸
|
247×106×275mm
|
|
重量
|
約5kg
|
標準配置：
Burster 2316精密電阻測試儀主機1臺
廠家不提供測試線，用戶可在國內選購符合自己需求的測試線
廠家不提供測試線，用戶可在國內選購符合自己需求的測試線
上海貝漢公司提供開爾文測試線1對（見附圖）
使用手冊1份
選配件：
軟件和電腦連接線1套

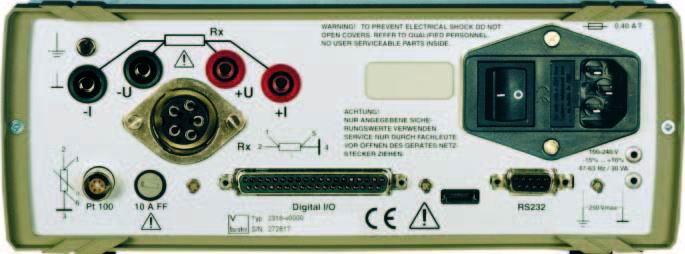

儀器背面照片

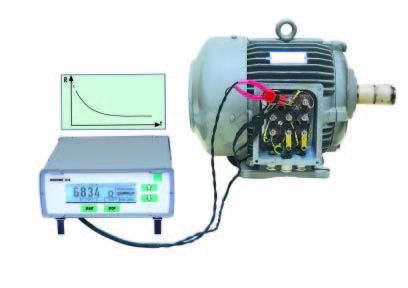

電動機線圈電阻測量演示圖
利用選配夾具測量電纜電阻
貝漢公司提供的1對開爾文夾測試線
儀器背面照片電動機線圈電阻測量演示圖利用選配夾具測量電纜電阻貝漢公司提供的1對開爾文夾測試線
|
